理论与实例交流谐振充电，

谐振充电

跨电感碴供应罐电容器的连接创建一个谐振回路。

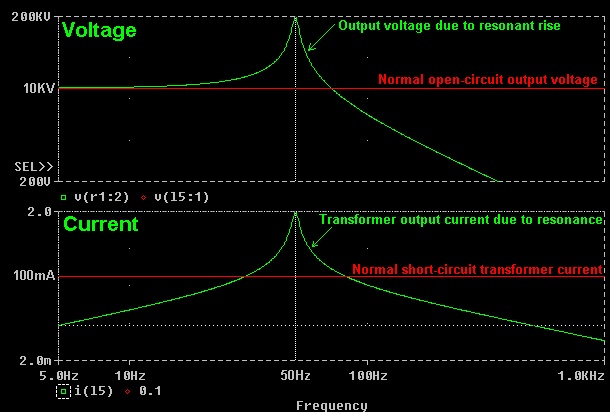

下面的关系图显示一个"匹配"32nF 坦克电容器 10kv/100mA 霓虹灯标志变压器的频率响应。故意选择此电容是为了形成一个谐振回路完全线 50 Hz 的频率。

C 选择这种，F = 1 / 2*pi*sqrt-L*C- = 50 Hz。

在上面的图，红线显示正常开路电压从变压器。电容器连接整个 it 和发生共振时，绿线跨变压器显示最终的电压。这样的频率响应图显示电压如何与不同的供应频率而发生变化。

请注意如何电压升高以上变压器的正常开路电压线频率接近 50 Hz。最大值出现在 50 Hz 和电压，然后倒掉了随着频率进一步增加。（如果 50 Hz 供应用于模拟预测近 200KV 最后电压 ！在实践中，变压器或电容器的故障将长谐振上升影响之前停止这种高电压可以发展。）

底部的图形显示当前提供的变压器如何受形成的谐振电路。正常短路电流可以供应霓虹灯、 和绿线显示当前提供给不同的供应频率的"匹配"电容器，红线所示。

注意如何电流低于额定电流时线频率是远远低于或高于 50 Hz。在频率任一侧的 50 Hz 循环当前等于 100 毫安额定电流变压器。随着线频率接近 50hz 循环电流会增加。模拟预测近 2 安培，50 赫兹。这是 20 倍的分支的变压器是允许进入短路，而会导致破坏性加热线圈的电流。

这些图表都显示，发生在最糟糕的情况时匹配电容使用，还有无火花为能源去某处提供。如果使用适当设置的火花，激发了定期然后能源将从之前的电压谐振系统中删除和电流可以生成这种破坏性的程度。

此示例是包含在这里因为它演示了四件事：-

1. 它显示如何重要的是要正确地使用设置安全方面的差距，以防止过高的电压上升，如果使用电解电容器的接近"匹配"的大小。

2. 它显示罐电容有效地抵消掉镇流器电感附近的共振频率。在此示例中，50 赫兹电流是 2A，是由只绕组的电阻电流限制的结果。消除了磁分流器压载的诱导效应。

3. 它显示当前将来自供应即使尚未正在从系统采取不能通电。（没有火花间隙放电电容）。流动的电流是无功电流，表示能源"晃动"出坦克电容器，因为它反方向，在积极和消极的供应周期被控。

4. 火花间隙的影响采用之前，它会显示 LC 共振响应的"形状"。

正确设置的火花间隙的加法将限制允许虽然仍获得增加收费的好处当前电压升高的量。

谐振充电可以采取与霓虹灯标志变压器和电感碴的电力变压器的地方。唯一的区别是镇流器内置霓虹灯变压器。电力变压器，但是，有很多较低的内部损失。这导致更高的 Q 值，将导致更加激烈的电压和当前周围的共振频率的上升。

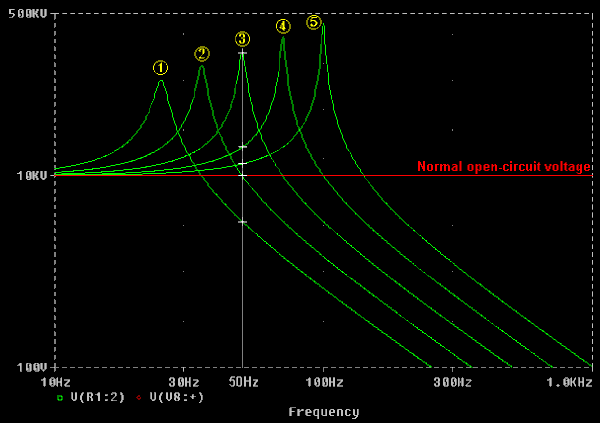

由于共振产生效果的强度，它最好不要总是使用"匹配"的电容，这会导致在完全线频率的共振。下图显示了使用"小于共振"的效果和对同一 10kv/100mA 霓虹灯"大于共振"电容器供应。（供应仍有无火花间隙连接，只有坦克电容器。

第 1 行显示 128nF 章 -4 x"匹配"大小- 水运 = 25.0 Hz
第 2 行显示 64nF 帽 -2 x"匹配"大小- 水运 = 35.4 Hz
第 3 行显示 32nF 盖 -1 x"匹配"大小- 水运 = 50.0 Hz
第 4 行显示 16nF 帽 （1/2"匹配"大小） 水运 = 70.7 Hz
第 5 行显示 8nF 帽 （1/4"匹配"大小） 水运 = 100 Hz

白十字线表示最后的 voltage 将会发生由于谐振上升 50 Hz 的供给，如果火花间隙缺席或不发射。很容易看出电压升高是电解电容器的大小"匹配"的不是低得多。变压器和电容器可能幸存这过电压，如果火花间隙设置太宽而无法触发的机会。匹配的章与第 3 行表示某些死亡情况如果火花间隙是失火 ！

白色相交线 1 和 2 显示使用大于匹配大小的电容器的效果。电容变大，电压趋向于零。（供应成为不能充电的更大的电容）。

白色交叉线 4 和 5 显示的使用电容器较大小匹配的效果。如小来制造电容器电压往往对变压器的正常开路评级。-变压器是变得更轻加载。-

第 2 行表示一种特殊情况。"匹配"电容值 x 2 导致没有谐振上升，50 赫兹和最终电压等于变压器的开路电压将通常是。这是唯一的电容值的结果中没有电压上升供应的频率，并用于检查下面单独的一节中的"感应踢"这个理由。

制作的关键使用特斯拉线圈电源谐振上升是实现只是所需的电压的增加并没有更多。这可以通过精心设置的 100 个基点同步旋转火花间隙。在谐振充电系统能源镇流器电感和建立在每个周期由变压器供电的坦克电容器之间来回涌动。回转的差距的射击点需要进行设置，虽然它是在坦克电容器，充电系统中删除的耗费大量的能源。这种能量进入特斯拉线圈初级绕组产生良好的火花并阻止能量水平在收费系统中腾到危险的程度。

两个不同计时 （相位设置） 的 100 个基点的同步旋转差距的结果如下所示：

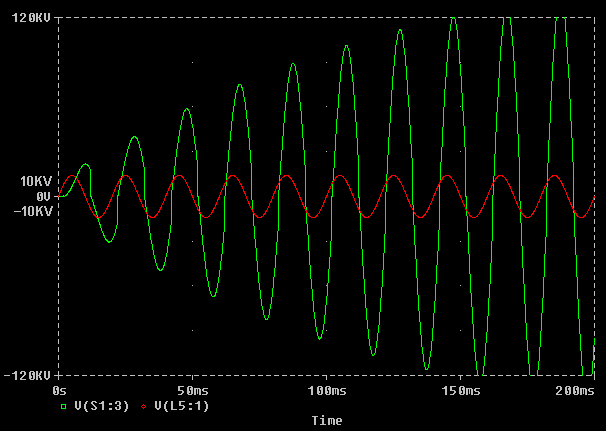

在此第一图中的旋转阶段设置不正确。虽然足够电压电容器充电至高的触发点是太晚和太远后电压峰值出现。因此小能源被调离谐振充电电路和电压上升到危险的程度在几毫秒为单位）。

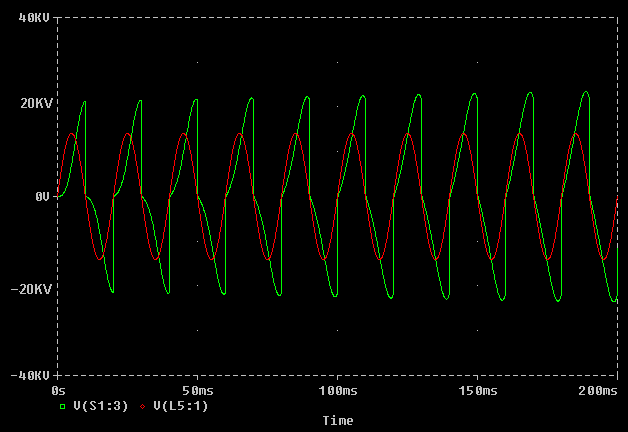

在图中下面的旋转阶段接近最佳位置设置。首先，请注意电压规模是现在更现实。火花间隙射击时电容器是其峰值电压，将更多的能量传送到特斯拉线圈系统。从每个射击上电容器的删除是能源的差距的大量，因为那里是能源的差距的由于能源建立充电电路中的几乎没有谐振上升。

旋转计时这些例子之间的差异是小于 2ms 和如果有良好的安全差距不聘用夹谐振电压上升很容易看到第一种情况将是灾难性的。在实践中较好的旋转设置将介于之间上面的两个例子。如果组件是微妙和过电压必须减至最少然后时机将会接近底盒。如果组件是强健，能容忍更多过电压可以延迟时间获取更多谐振上升并接近移动到上面的示例中。这需要做改变的阶段 100 个基点的差距将审慎处理给一些非常强大的谐振上升，及高电流的组合 ！

火花擦枪走火，

谐振电压升高蓬勃发展上 -集结，电压所需的时间） 的时间，因为它值得考虑将发生如果我们火花是不小心错过了什么射击。如果旋转间隙内燃机故障，不能有另一个射击直到下次电极对齐。这意味着当射击错过了两次是一样长的坦克电容器放电之间和这允许电压环到一个更高的电压。

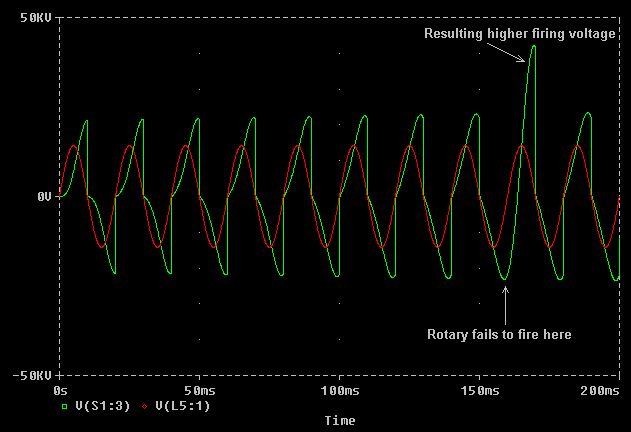

如 PSpice 是理想预测什么会实际上发生在这种情况下不冒任何昂贵的组件的情况下，基于模拟包计算机。下面的图表显示的正确的设置影响了 100 个基点同步旋转的差距，其中失败射击 t = 160ms年。能量，不从系统中删除此时仍在收费系统中，并导致火花间隙的下一次发射时更高的电压。

请注意有没有过电压位置发射错过了，但电容电压波动回积极迈向下一次发射前多增加正电压的实际点。这里的电压尖脉冲是围绕两次被坦克电容器和变压器的正常峰值电压和可以代表对轻微额定的组件构成。

请注意此示例使用"匹配"的电容线的频率，使非常强烈共振后只有一个错过射击发生相当大的过电压。如果火花间隙设置太宽，并且有几个相邻错过的触发然后电压将上升仍。因此，至关重要的是， 正确设置安全差距装有时使用匹配的电容，尤其是在低速旋转结合时。

200 BPS 同步旋转是更加宽容的不正确的相位设置和错过的触发的。这是因为在 200 个基点的谐振系统出院倍常。任何谐振集结可以发生因此减少了一半的时间不过这缺点也有。这是在另一节中详细讨论了。

宽静态的差距，

谐振充电并不只适用y 到系统纳入回转的火花。谐振充电是宽静态的差距可以消防和给性能好的手段。

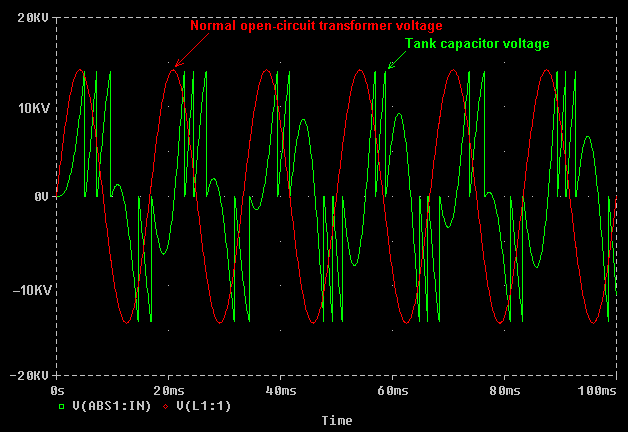

密集的静态火花会开火相对较低的电压，造成罐电容器供应周期每多次充电。在图中，模拟的下面是一组下运行静态的差距射击 14Kv （这是刚下峰值开路电压的变压器，所以它只是将消防跨单变压器连接时。）发射的静态是供应的差距的相当不稳定，与大约 2 到 3 触发每半周期。这个反复无常的射击是很正常的。在这种情况下平均射击速度约 250 个基点。

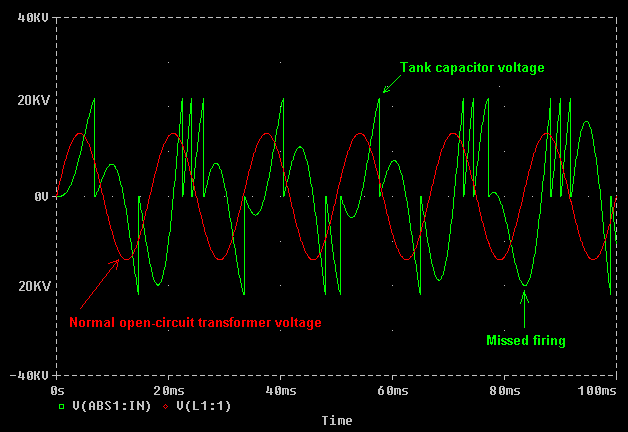

在图中低于静态的差距是变压器的"开放"射击 22KV，这是变压器的高于正常峰值输出电压。它只能发射由于谐振上升，所以触发之间的时间是更大。在这种情况下有 1 和 2 的触发，每半个周期之间平均。因此平均中断率已降至约 150 个基点。然而每个邦中的能量有所增加由于增加的发射电压。

触发电压上面的示例中是比前面的示例高出 57%。因为存储在坦克电容器中的能量增加了与电压的平方的爆炸能量是 2.46 倍在第一个示例。但在第二个示例中的烧成率较低。其实，烧成率大约是 150 相比，在前面的示例中的 250。总之，静态的差距造成了爆炸能量的 2.46 倍，增加，烧成率要进行更改的 0.6 倍使整体增加电源的近 50%的吞吐量 ！这就是为什么宽静态火花间隙提供良好的性能，但也强调通过允许大的谐振电压升高发生的组件。
