如何判断IGBT模块是否出现了故障

次浏览

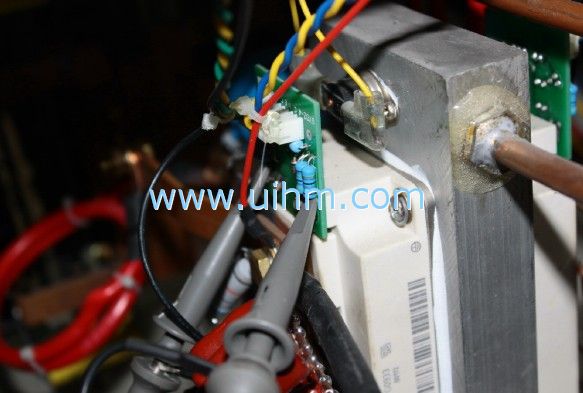

IGBT的检测方法
IGBT的检测方法

静态测量:
把万用表放在乘100档,测量黑表笔接1端子、红表笔接2端子,显示电阻应为无穷大; 表笔对调,显示电阻应在400欧左右.用同样的方法,测量黑表笔接3端子、红表笔接1端子, 显示电阻应为无穷大;表笔对调,显示电阻应在400欧左右.若符合上述情况表明此IGBT的两个单元没有明显的故障.
动态测试:
把万用表的档位放在乘10K档,用黑表笔接4端子,红表笔接5端子,此时黑表笔接3端子红表笔接1端子, 此时电阻应为300-400殴,把表笔对调也有大约300-400殴的电阻表明此IGBT单元是完好的. 用同样的方法测试1、2端子间的IGBT,若符合上述的情况表明该IGBT也是完好的。 将万用表拨在R×10KΩ挡,用黑表笔接IGBT 的漏极(D),红表笔接IGBT 的源极(S),此时万用表的指针指在无穷处。用手指同时触及一下栅极(G)和漏极(D),这时IGBT 被触发导通,万用表的指针摆向阻值 较小的方向,并能站住指示在某一位置。然后再用手指同时触及一下源极(S)和栅极(G),这时IGBT 被阻 断,万用表的指针回到无穷处。此时即可判断IGBT 是好的。
注意
若进第二次测量时,应短接一下源极(S)和栅极(G)。 任何指针式万用表皆可用于检测IGBT。注意判断IGBT 好坏时,一定要将万用表拨在R×10KΩ挡,因R×1K Ω挡以下各档万用表内部电池电压太低,检测IGBT 时导通无法判断IGBT 的好坏。

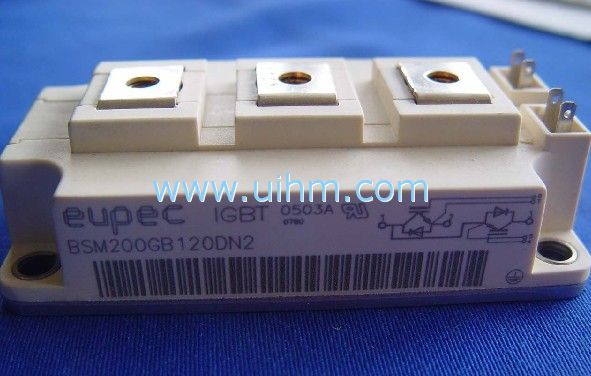

IGBT检测方法
IGBT检测方法
